Znaki geodezyjne są wykonane z trwałego materiału i są fizycznym określeniem punktów osnowy geodezyjnej. Osnowa to nic innego jak zbiór punktów ustabilizowanych w terenie, a ich wzajemne położenie jest ściśle określone. Osnowa geodezyjna stanowi nawiązanie dla wszystkich prac geodezyjnych, gdy potrzebne są współrzędne określone w państwowym układzie współrzędnych.

Znaki geodezyjne są zatem bardzo ważnym elementem podczas prac geodezyjnych i muszą spełniać postawione im wymagania. Takie znaki muszą być bardzo wytrzymałe, dlatego wykonywane są przeważnie z metali różnego rodzaju takich jak stal, aluminium i mosiądz. Dodatkowo w celu zwiększenia ich trwałości są zabezpieczane przed negatywnym wpływem korozji. Większość takich punktów przypomina z wyglądu różnego rodzaju śruby i gwoździe, które różnią się nieco kształtem i wielkością.


GWOŹDZIE POMIAROWE

Pierwszą grupą dostępną w naszym sklepie są gwoździe pomiarowe firmy Goecke. Gwoździe zostały wprowadzone przez firmę Goecke w 1975 roku i ciągle są jednymi z najlepszych znaczników pomiarowych. Są niezwykle wytrzymałe i można je wbijać w nawet najtwardszy asfalt bez konieczności nawiercania. W asortymencie posiadamy 5 rodzajów gwoździ.

Model 10LK

Gwoździe wykonane są z hartowanej stali, która jest bardzo wytrzymała i możemy wbić taki gwóźdź w praktycznie każde podłoże. Stal jest ocynkowana. Gwoździe posiadają karbowanie, przez które lepiej trzymają się podłoża. Posiada wypukłą główkę, na które widoczny jest centr dla łatwiejszego ustawienia instrumentu nad punktem.

Model

L [mm]

D [mm]

K [mm]

Z [mm]

d [mm]

10LK-3

30

13

5

6

6

10LK-5

50

13

5

6

6

10LK-7,5

75

13

5

6

6

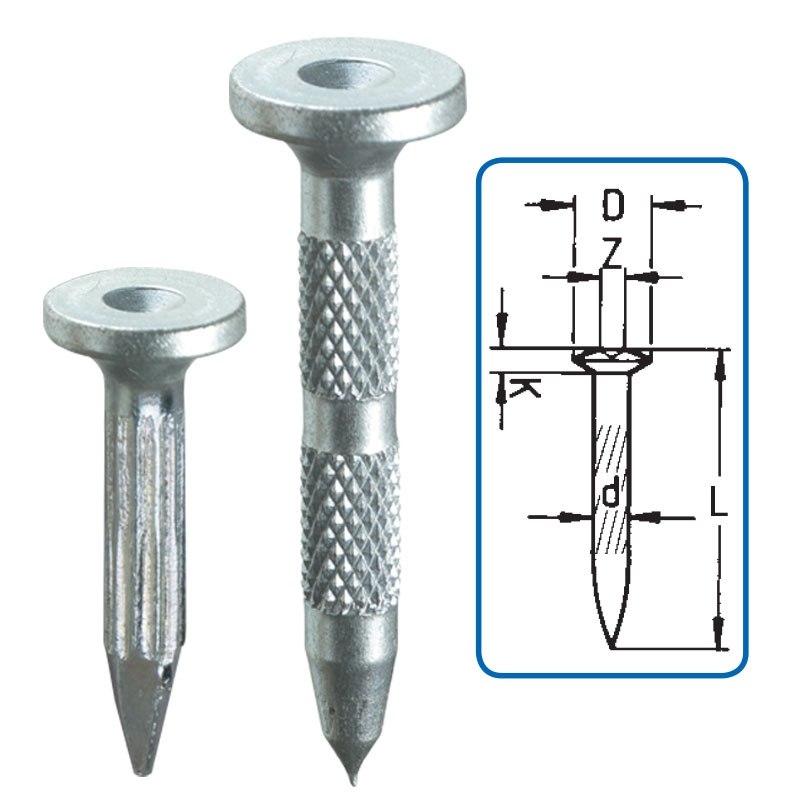

Model 10TK

Są to gwoździe wykonane z utwardzanej stali zabezpieczonej przed korozją cynkiem. Karbowanie zapewnia lepsze trzymanie się wbitego gwoździa. Na płaskiej główce mamy centr pozwalający na dokładne ustawienie instrumentu nad punktem.

Model

L [mm]

D [mm]

K [mm]

Z [mm]

d [mm]

10TK-25

25

10

2

2,5

4

10TK-45

45

15

3

6

6

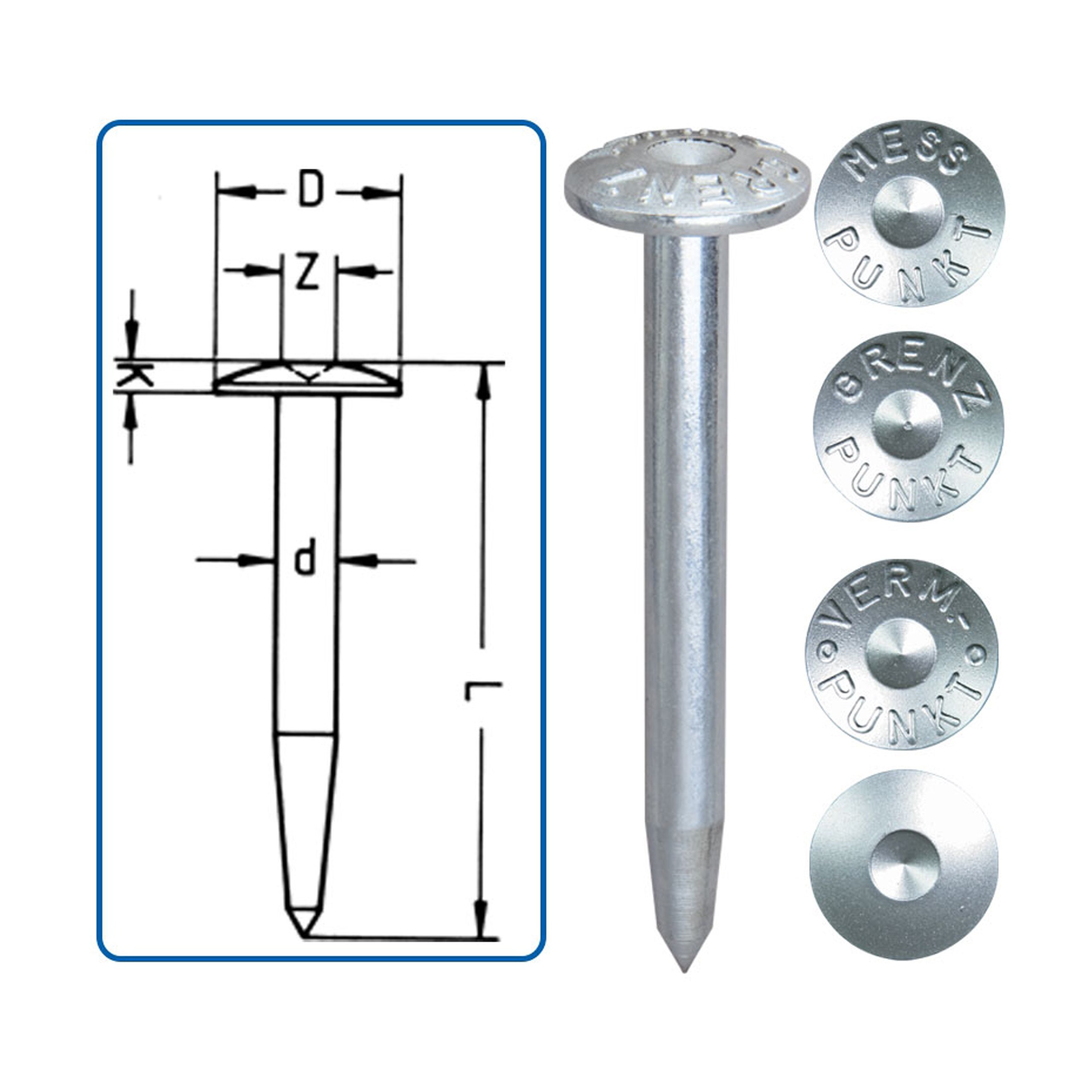

Model 10ZSO

Wykonane z hartowanej na zimno stali są niezwykle wytrzymałe. Sprawia to, że możemy je wbić w bardzo twarde podłoża. Stal jest zabezpieczona przed korozją cynkiem. Centr na dużej główce zapewnia dokładne ustawienie instrumentu nad punktem, ponadto można wybrać wariant, gdzie na główce jest napis “punkt pomiarowy” lub nie ma żadnego.

Model

L [mm]

D [mm]

K [mm]

Z [mm]

d [mm]

10ZSO-5

55

26

4,5

8

8,5

10ZSO-5PP

55

26

4,5

8

8,5

10ZSO-7,5

75

26

4,5

8

8,5

10ZSO-7,5PP

75

26

4,5

8

8,5

10ZSO-10

100

26

4,5

8

8,5

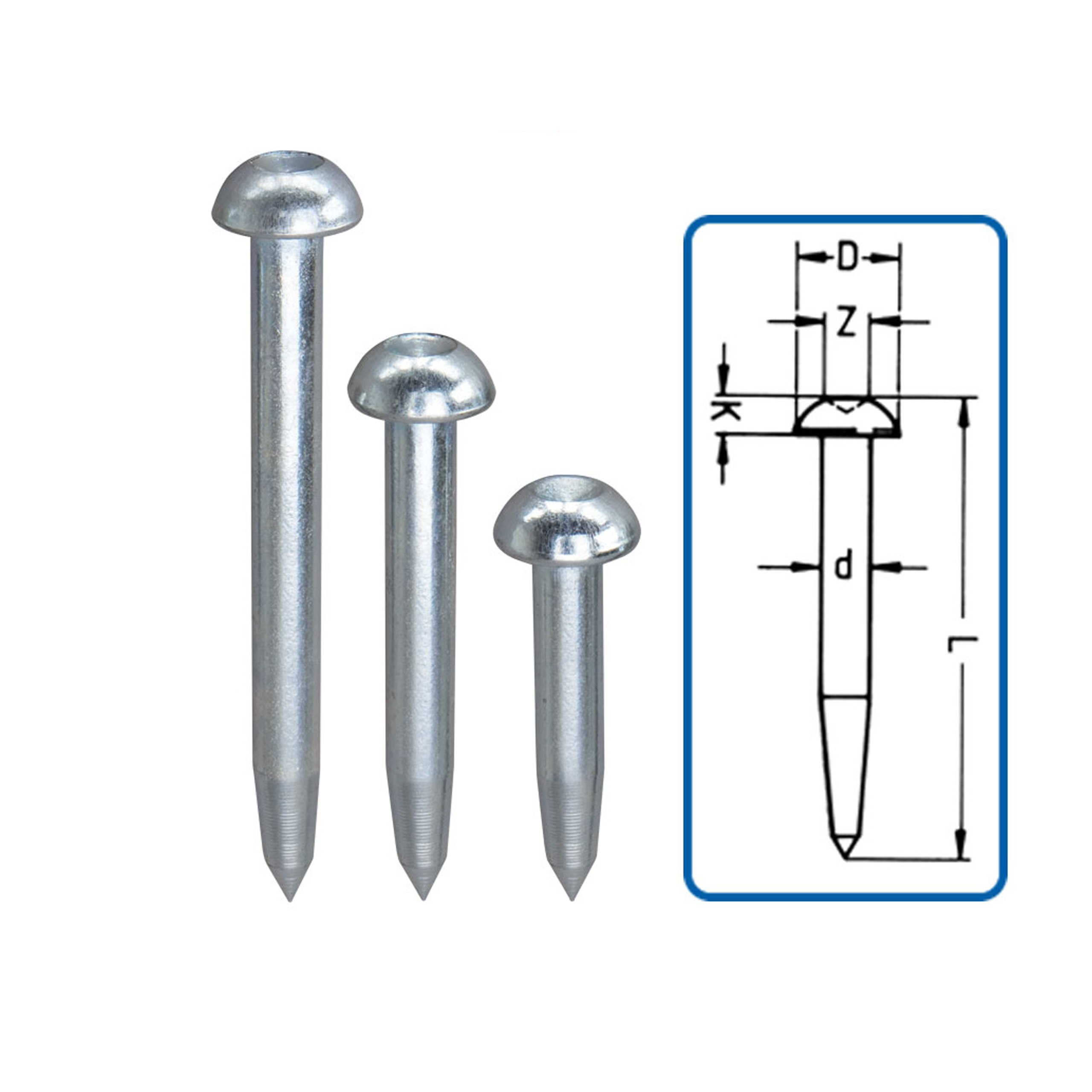

Model 10Z
Ten model wykonany również z hartowanej na zimno stali przez co jest bardzo mocny i możemy go wbić w najtwardsze podłoża. Oprócz tego ocynkowana stal jest odporna na negatywne działanie korozji. Na bardzo wypukłej główce znajdziemy centr ułatwiający ustawienie instrumentu nad punktem.

Model

L [mm]

D [mm]

K [mm]

Z [mm]

d [mm]

10Z-5

55

18

6

8

8,5

10Z-7,5

75

18

6

8

8,5

10Z-10

100

18

6

8

8,5

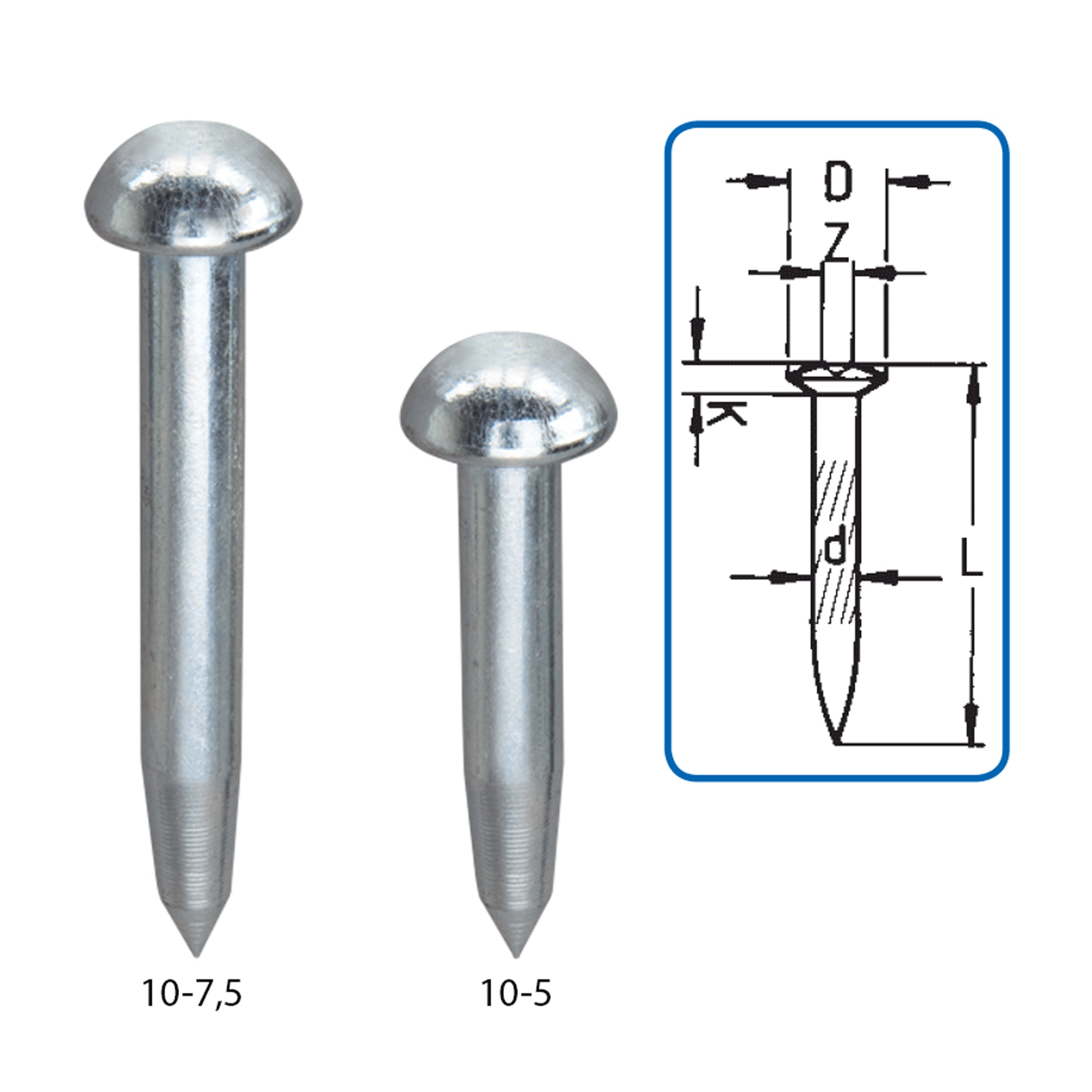

Model 10

Punkt pomiarowy wykonany jest ze stali hartowanej na zimno, przez co jest bardzo twarda. Gwóźdź jest zabezpieczony przed rdzą cynkiem. Posiada wypukłą główkę, która sprawdzi się podczas wykonywania niwelacji.

Model

L [mm]

D [mm]

K [mm]

Z [mm]

d [mm]

10-5

55

18

6

-

8,5

10-7

75

18

6

-

8,5

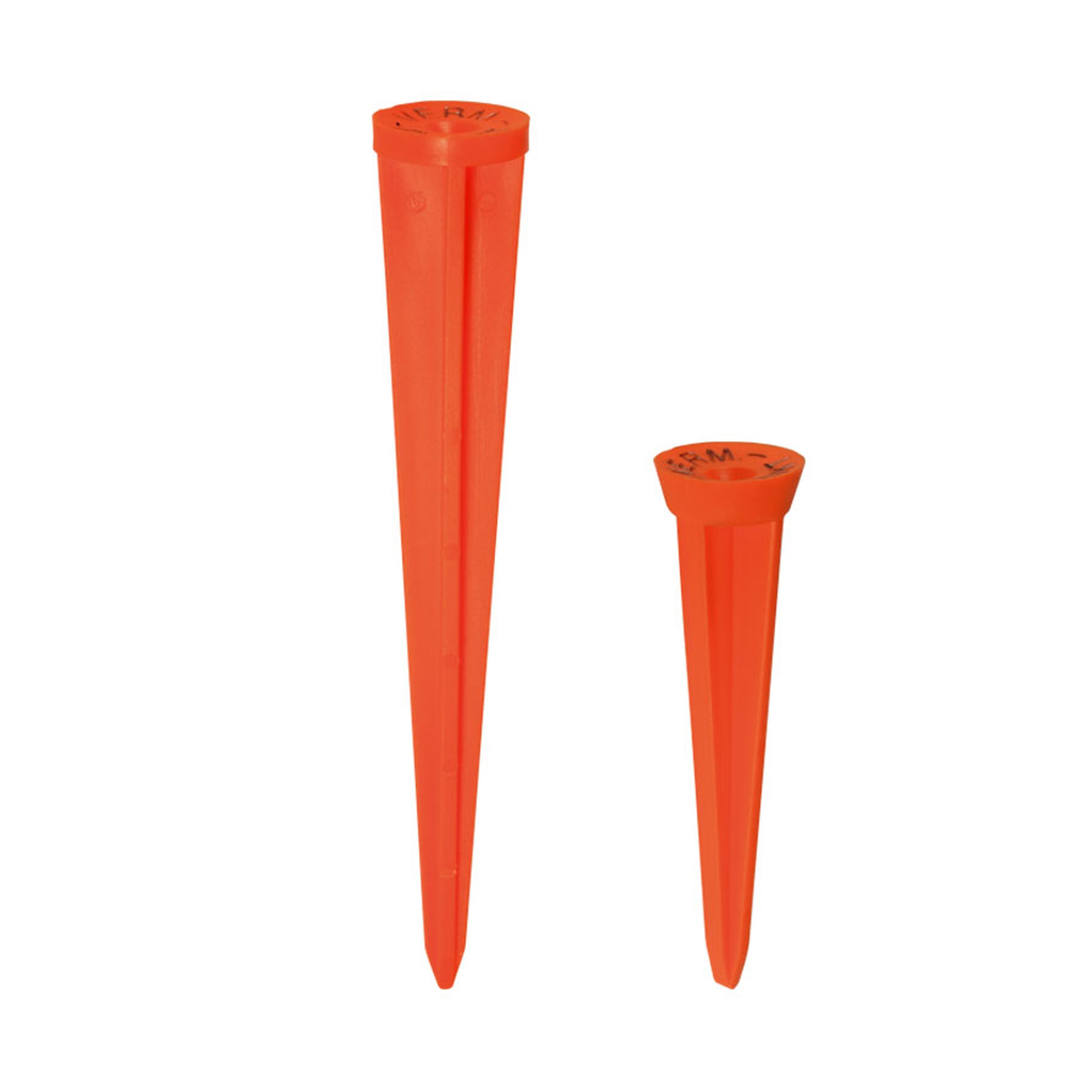

PLASTIKOWY PUNKT POMIAROWY

Do szybkiej stabilizacji świetnie sprawdzi się ten rodzaj gwoździa. Przez swoją niedużą wagę jest niezwykle praktyczny i łatwy w przenoszeniu. Posiada krzyżowy profil, dzięki któremu bardzo stabilnie spoczywa w ziemi. Jaskrawo pomarańczowy kolor sprawia, że punkt jest świetnie widoczny, a wyraźny centr na górze pozwala na dokładne ulokowanie instrumentu.

Model

L [mm]

Średnica główki [mm]

3H-12

120

30

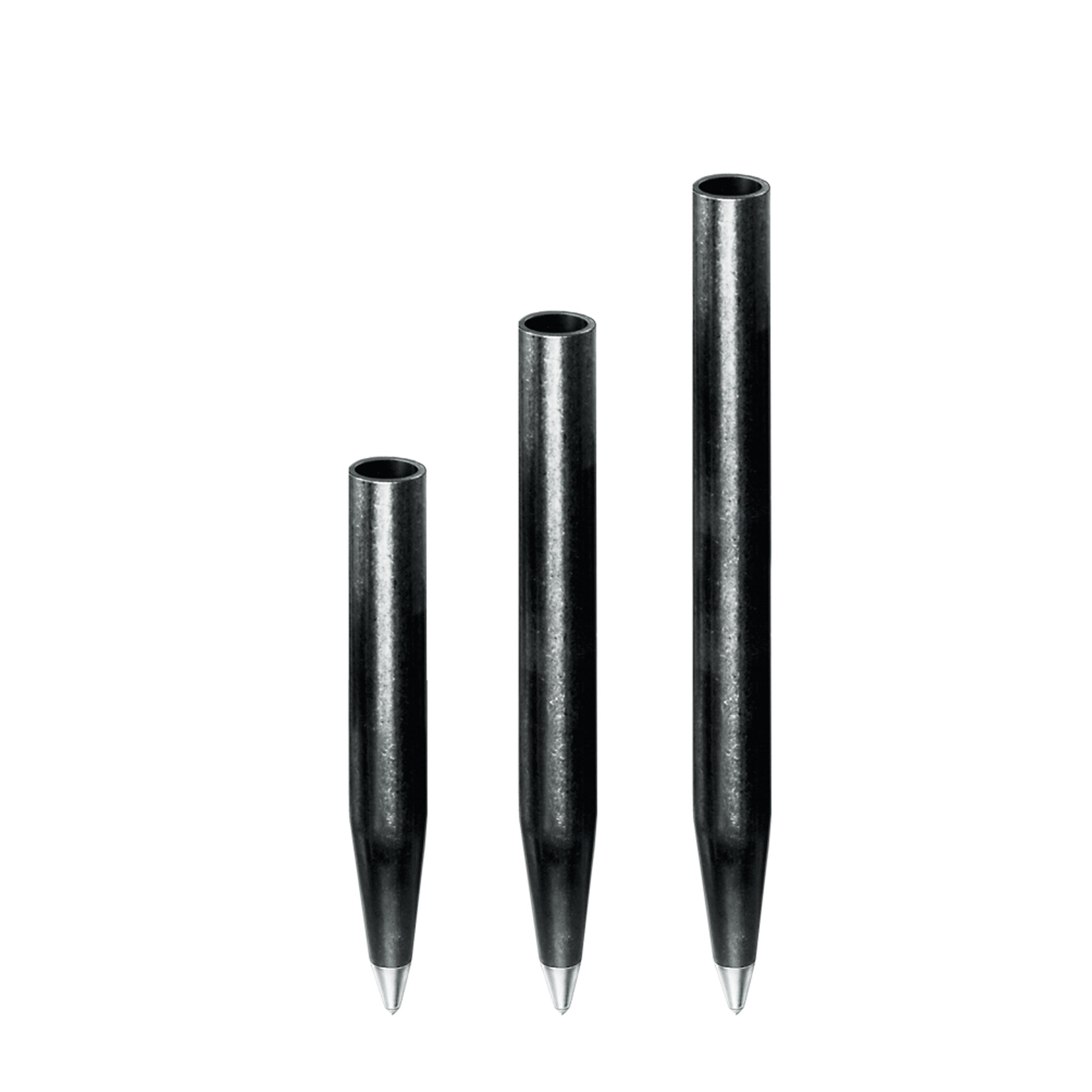

RURKI

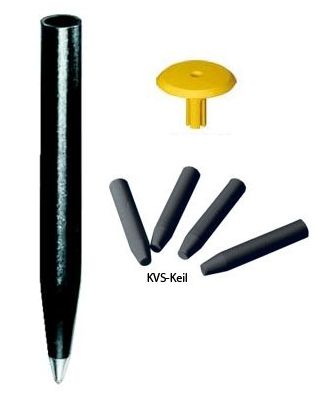

 Kolejnym sposobem oznaczania punktów pomiarowych, który znajdziemy w naszym sklepie to rurki pomiarowe. Rurki są wykonane z hartowanej na zimno stali przez co bardzo wytrzymałe. Ponadto toczony grot zrobiony jest dodatkowo utwardzanej stali, dzięki czemu jest niezwykle odporny na pękanie. Po wbiciu rurki możemy na nią nałożyć kapsel z tworzywa, który jest doskonale widoczny oraz posiada wyraźny centr.

Model

L [mm]

Średnica wew. [mm]

Średnica zew. [mm]

17-15

150

16

21

17-20

200

16

21

17-30

300

16

21

17-40

400

16

21

17-50

500

16

21

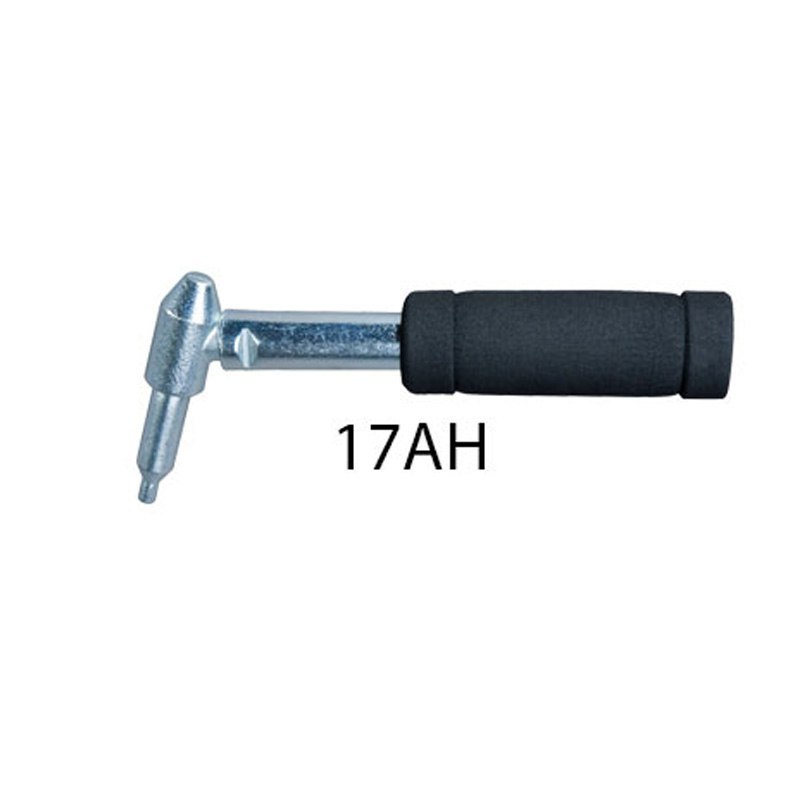

Aby wbić taką rurkę i być pewnym, że jej nie uszkodzimy przyda nam się specjalny podbijak. Oprócz zapobiegania przed zniszczeniem rurki, podbijak znacznie ułatwia pracę.
Wyżej wymieniony kapsel z tworzywa jest sprzedawany osobno. W naszej ofercie znajdziemy taki kapsel z widocznym centrem w kolorze żółtym. Średnica kapsla wynosi 60 mm.

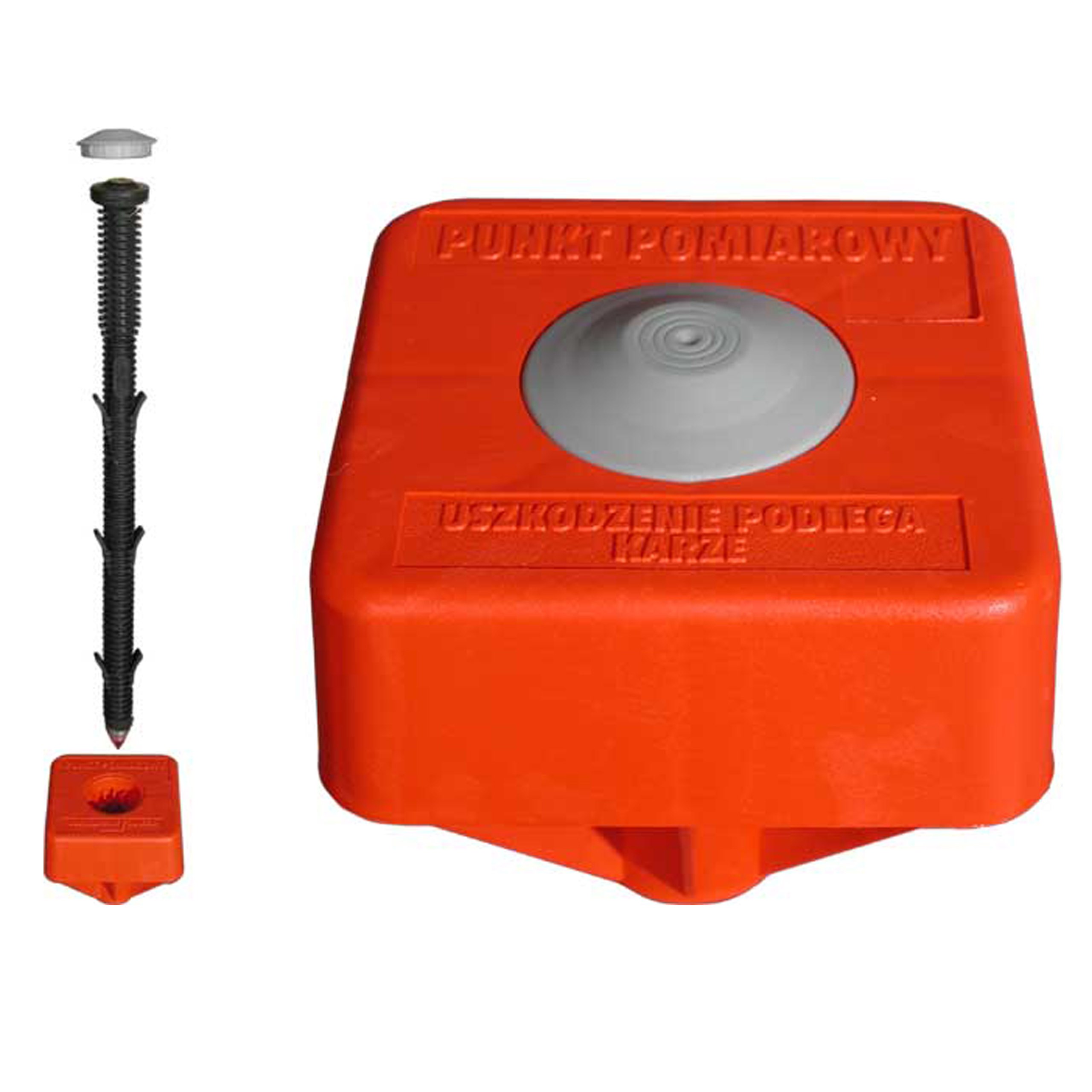

PLASTMARK - znak graniczny

Bardzo dobrym rozwiązaniem do stabilizowania punktów są plastmarki. Plastmark składa się z karbowanego stalowego pręta, który jest pokryty osłoną z tworzywa z zadziorami. To połączenie zapewnia trwałe i stabilne umiejscowienie znaku. Oprócz głównego pręta wbijanego w ziemie na szczycie Plastmarka znajduje się jaskrawo pomarańczowa główka zapewniająca dobrą widoczność. Główka posiada wyraźnie zaznaczone centrum i jest dostępna w dwóch wersjach, z napisem "Punkt pomiarowy" lub "Punkt graniczny" przez co jest to bardzo dobra alternatywa dla standardowyh betonowych i ciężkich graniczników.
Plastmarki dotępne są w dwóch rozmiarach 40 i 50 cm.

Model

L [mm]

Wymiary główki [mm]

Opis na główce

6640-PP

400

100x100

PUNKT POMIAROWY

6640-PG

400

100x100

PUNKT GRANICZNY

6650-PP

500

100x100

PUNKT POMIAROWY

6650-PG

500

100x100

PUNKT GRANICZNY



REPERY

Repery mogą różnić się pod wieloma względami pierwszym takim aspektem jest materiał z jakiego są wykonane. Mogą być wykonane odpornego na korozję aluminium, z szarego żeliwa, ze stali nierdzewnej lub mosiądzu. Również różnią się metodą otrzymywania, ponieważ mogą być kute, toczone lub odlewane. Wszystko ma wpływ na wytrzymałość danego repera, tym samym najtwardsze będą te repery, które są ze stali kutej matrycowo i stali nierdzewnej, dalej będą te z kutego aluminium, z żeliwa szarego i z kutego mosiądzu. Dlatego tam gdzie potrzebujemy repera o małym przekroju powinniśmy wybierać te z kutej stali. Wszystkie repery są odpowiednio zabezpieczone przed korozją, jeśli zamierzamy je zamontować w miejscu, w którym panują normalne warunki atmosferyczne. Mogą się pojawić zmiany barwy repera, jednak nie mają one żadnego wpływu na wytrzymałość. W przypadku, gdy planujemy umiejscowić reper tam, gdzie panują agresywne warunki, takie jak kanalizacje czy zakłady chemiczne, powinniśmy wybierać między tymi reperami, które są wykonane z mosiądzu lub stali nierdzewnej.

Model

Opis

L [mm]

D [mm]

S [mm]

d [mm]

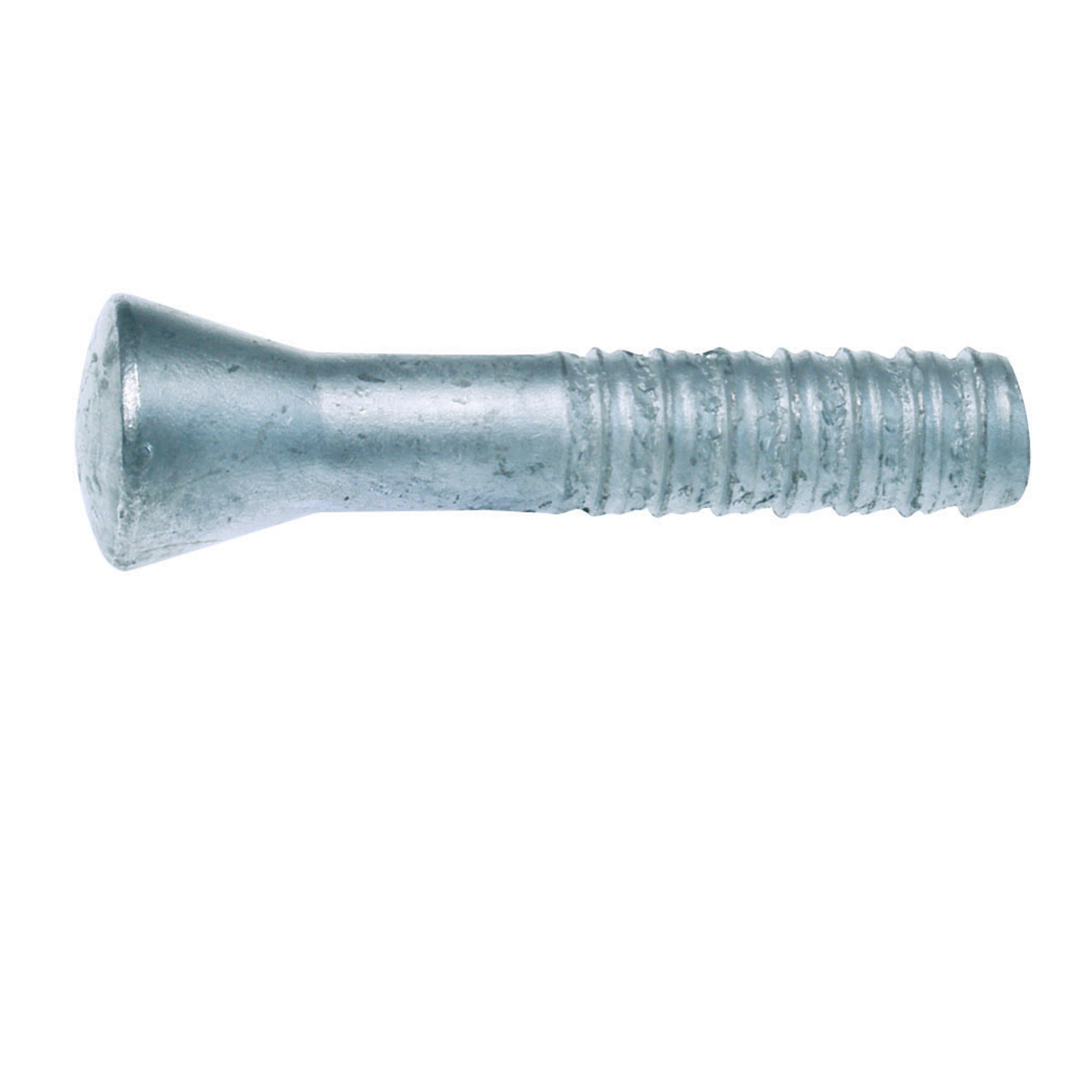

5E-ST

Stalowy, ocynkowany ogniowo

76

22

57

14

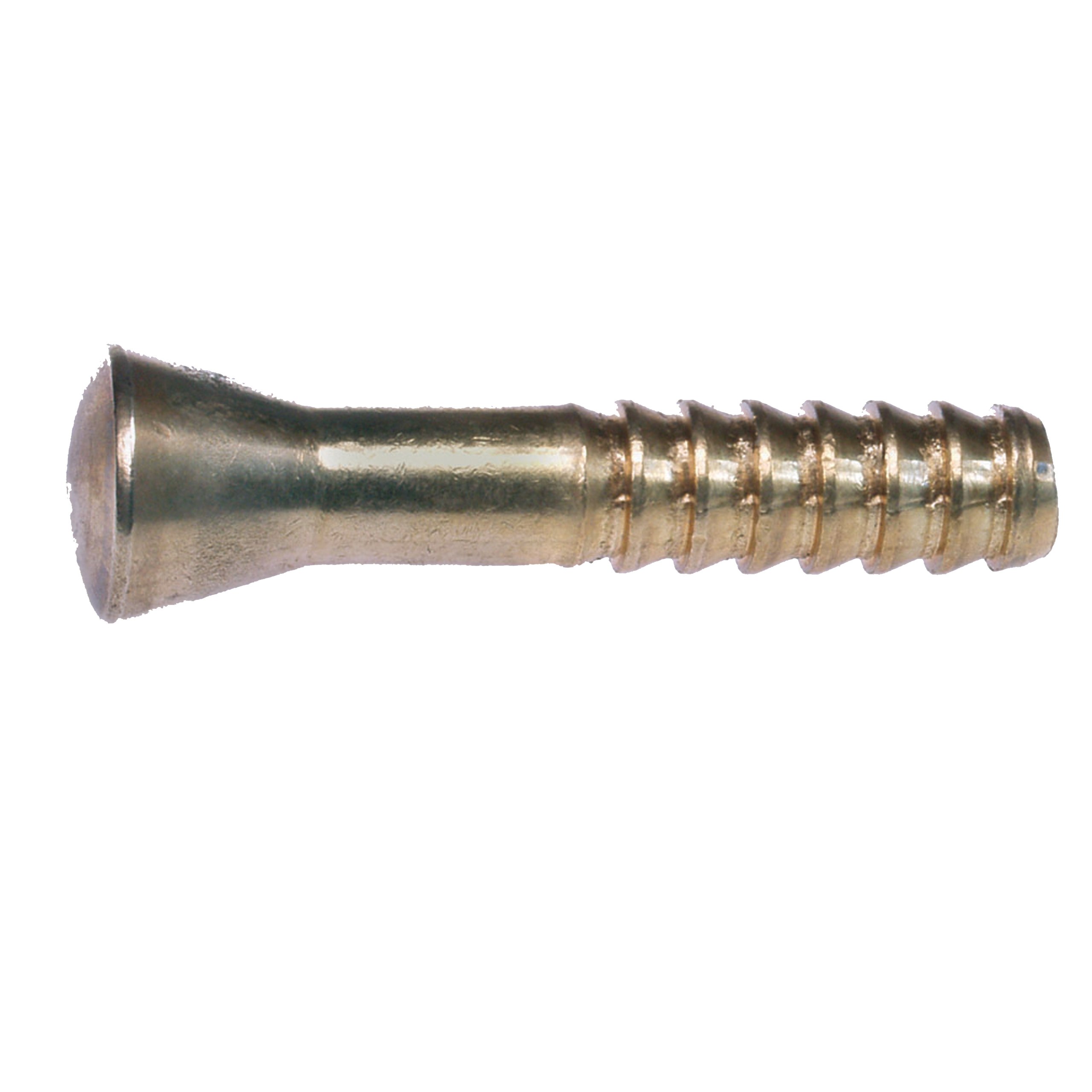

5E-MS

Mosiężny, ocynkowany ogniowo

76

22

57

14



Model

Opis

L [mm]

D [mm]

S [mm]

d [mm]

5F-MS

Polerowany mosiądz

70

16

55

6

5F-VA

Polerowana stal nierdzewna

70

16

55

6



Model

Opis

L [mm]

D [mm]

S [mm]

d [mm]

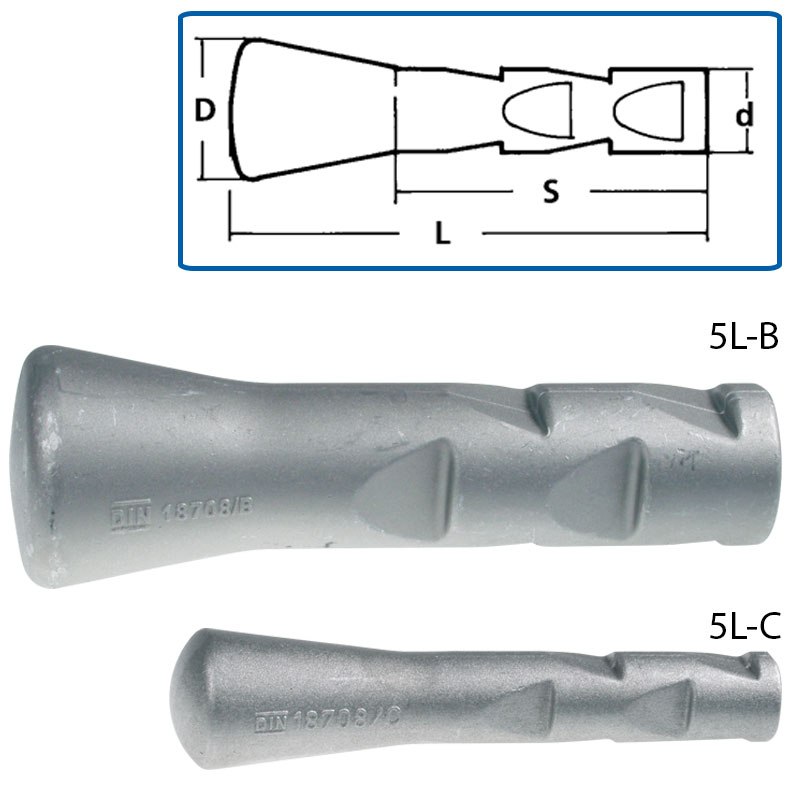

5L-B

Kute i hartowane aluminium



160

50

105

35

5L-C

130

30

80

20



Model

Opis

L [mm]

D [mm]

S [mm]

d [mm]

5

Lane żelazo



170

50

120

27

5A

130

45

95

26

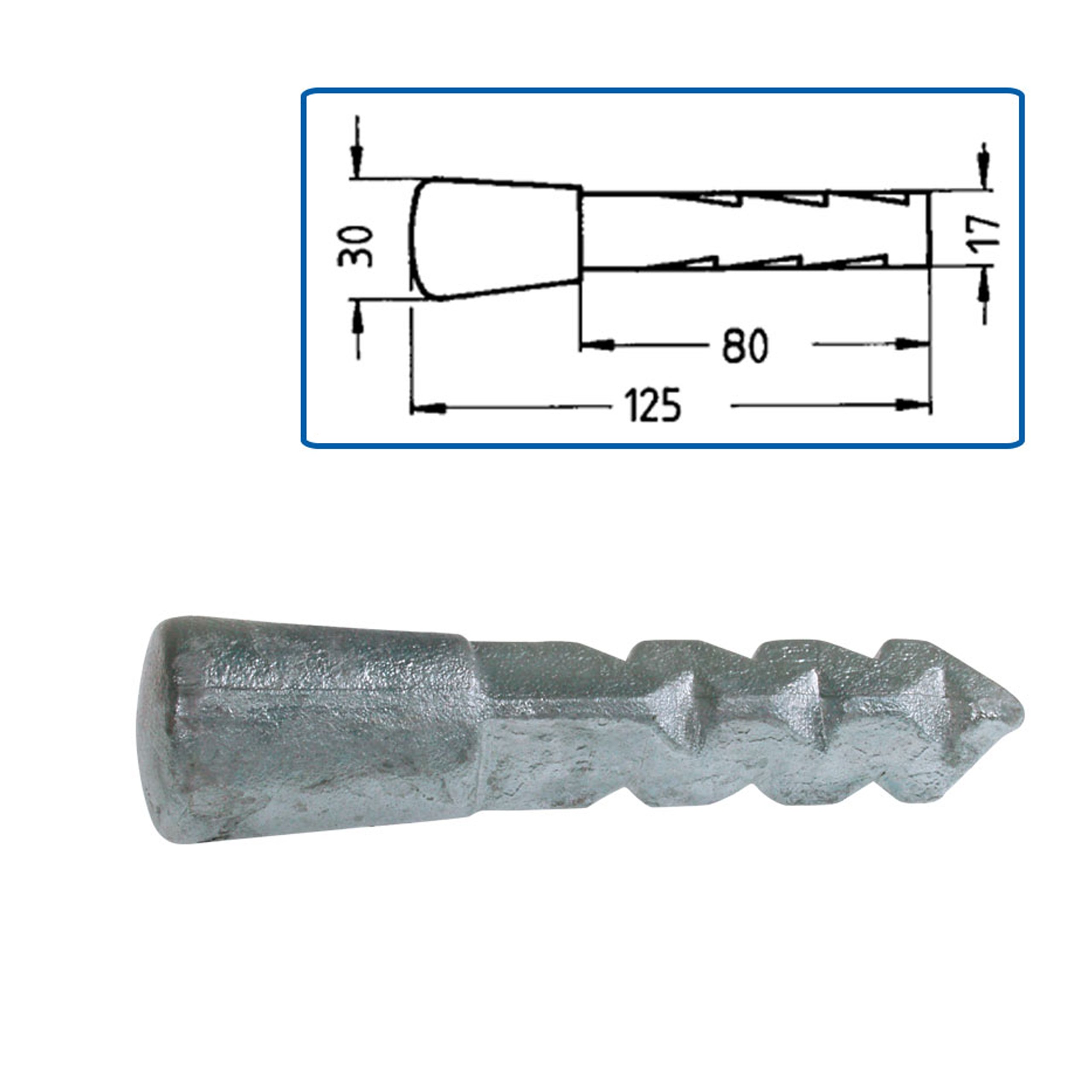

5B

Kuta stal, ocynkowana ogniowo

125

30

80

17



Model

Opis

L [mm]

D [mm]

S [mm]

d [mm]

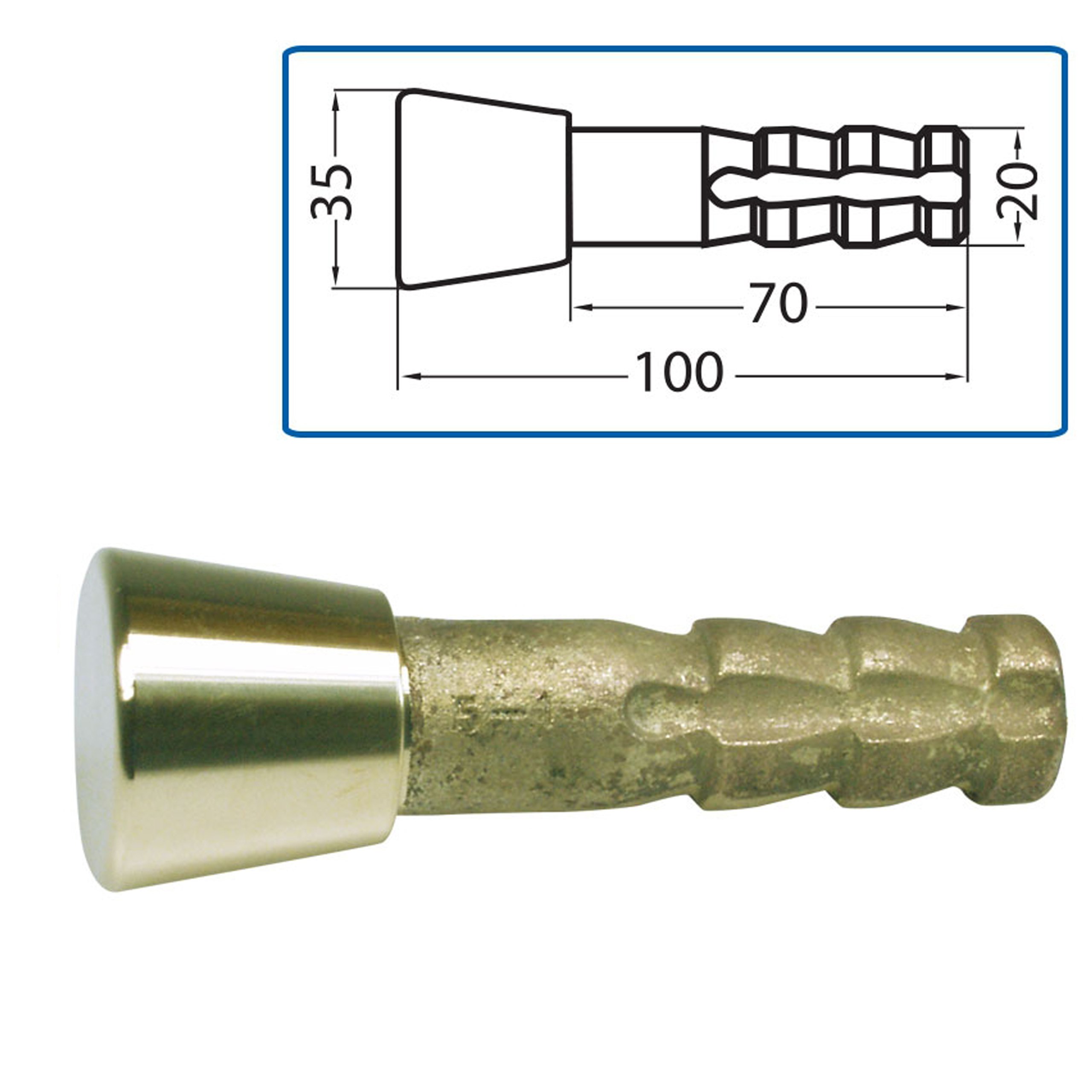

5-1MS

Lany mosiądz, ocynkowany ogniowo, polerowana główka

100

35

70

20



Model

Opis

L [mm]

D [mm]

S [mm]

d [mm]

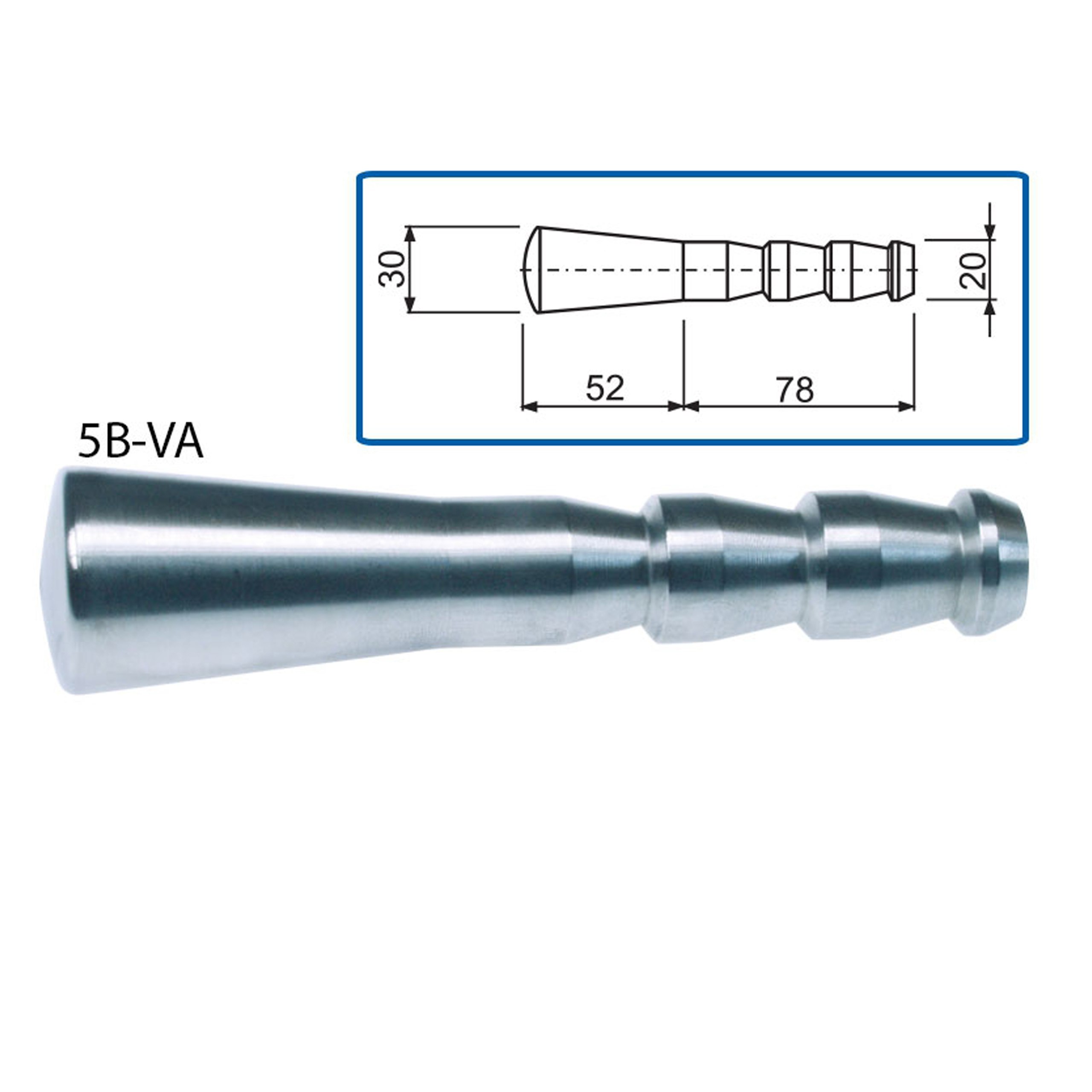

5B-VA

Szlachetna, polerowana stal nierdzewna

130

30

78

20



Model

Opis

L [mm]

D [mm]

S [mm]

d [mm]

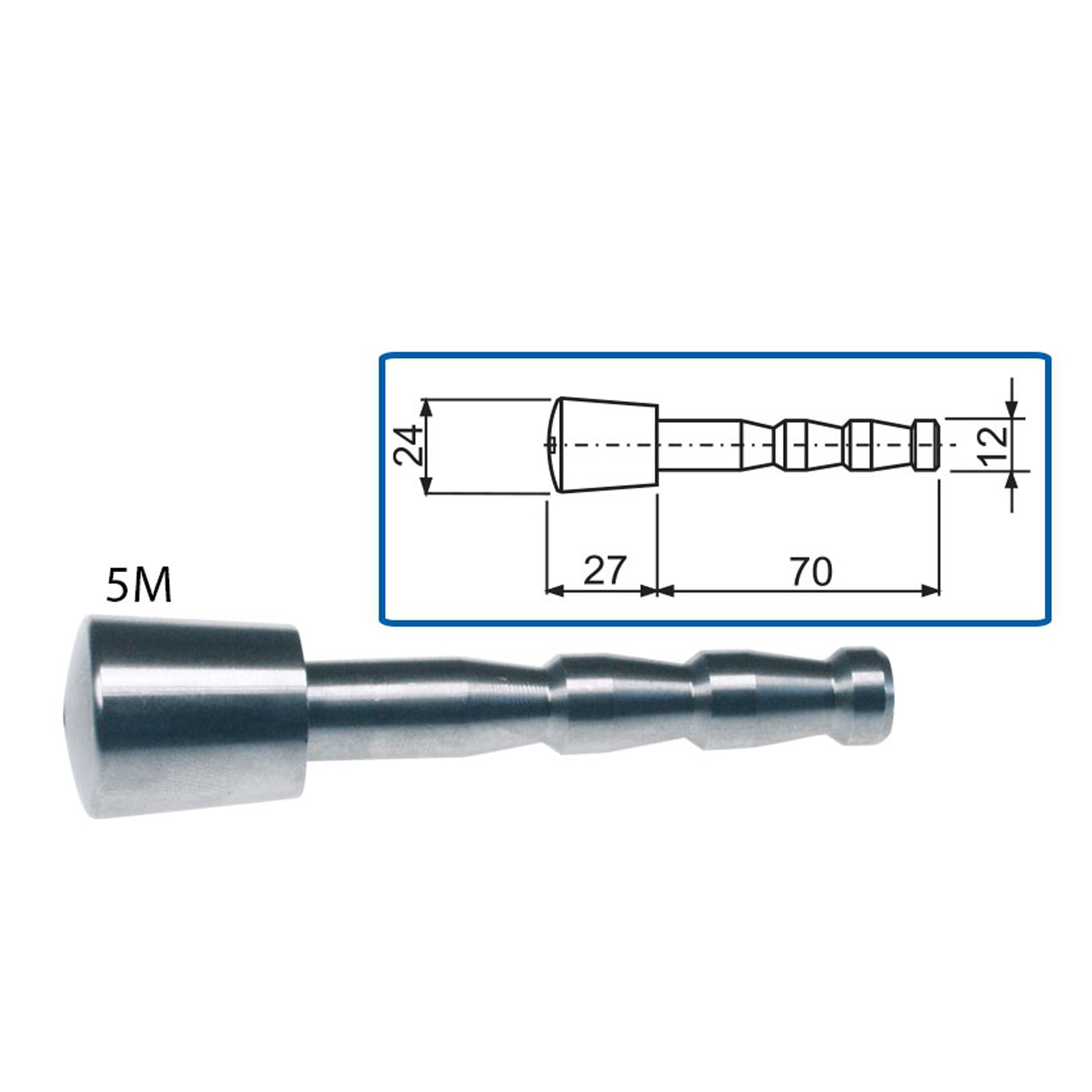

5M

Szlachetna, polerowana stal nierdzewna

97

24

70

12



Model

Opis

L [mm]

D [mm]

S [mm]

d [mm]

5B-VA8

Szlachetna, polerowana stal nierdzewna, gwint M8 do mocowania uchwytu na lustro



128



30



78



20



Model

Opis

L [mm]

D [mm]

S [mm]

d [mm]

5M8

Szlachetna stal nierdzewna, gwint M8 do mocowania uchwytu na lustro

95

24

70

12



Model

Opis

L [mm]

D [mm]

S [mm]

d [mm]

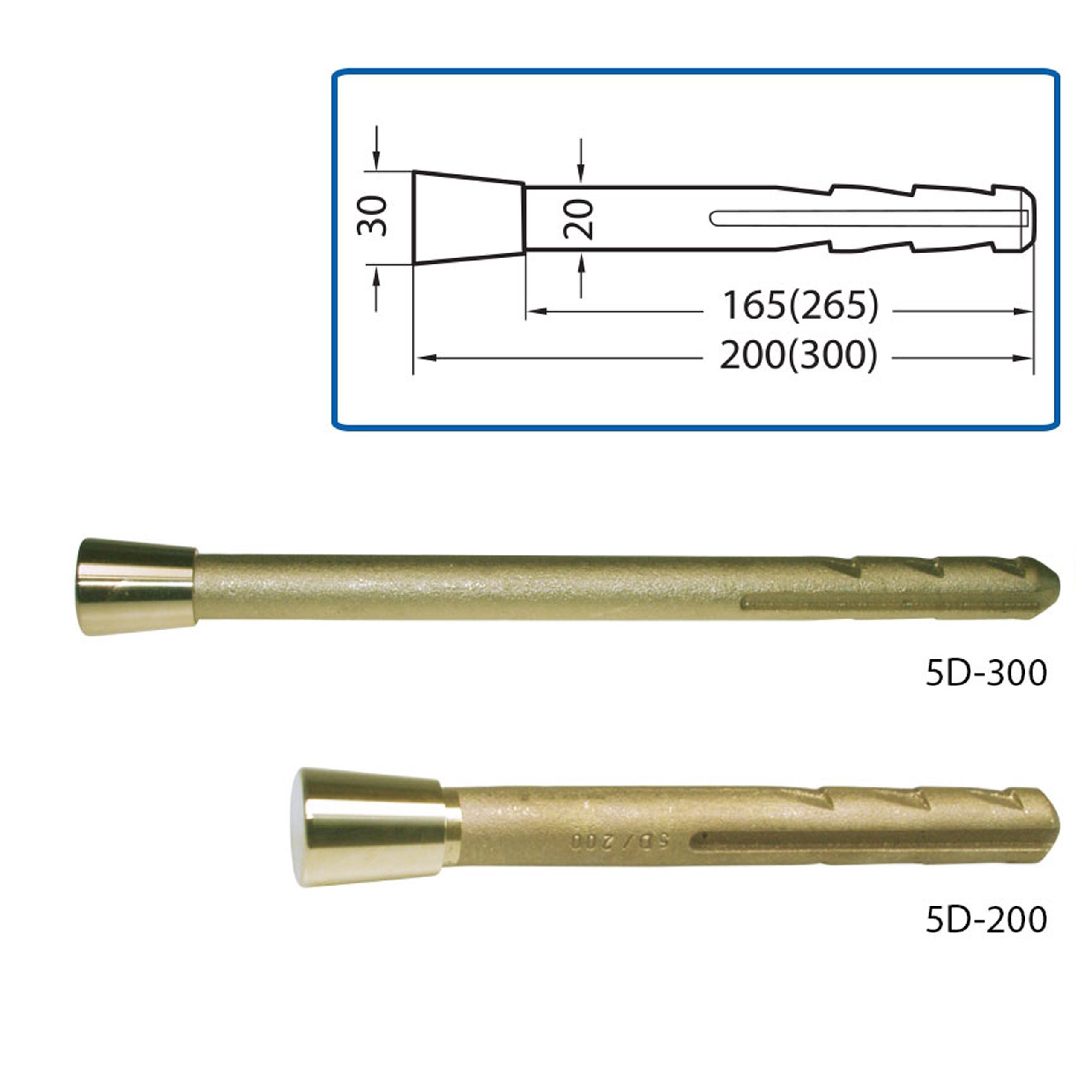

5D-200

Wykonane z mosiądzu, ocynkowane ogniowo

30

35



20

5D-300

30

35



20



Model

Opis

L [mm]

D [mm]

K[mm]

d [mm]

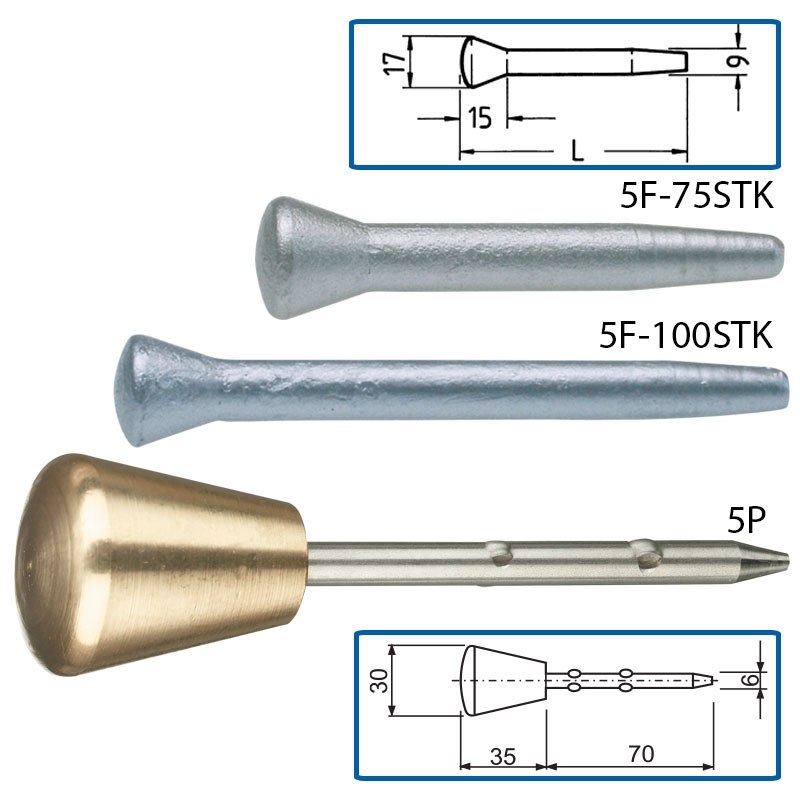

5F-75STK

Stal nierdzewna ocynkowana ogniowo

75

17

15

9

5F-100STK

100

17

15

9



Model

Opis

L [mm]

D [mm]

K[mm]

d [mm]

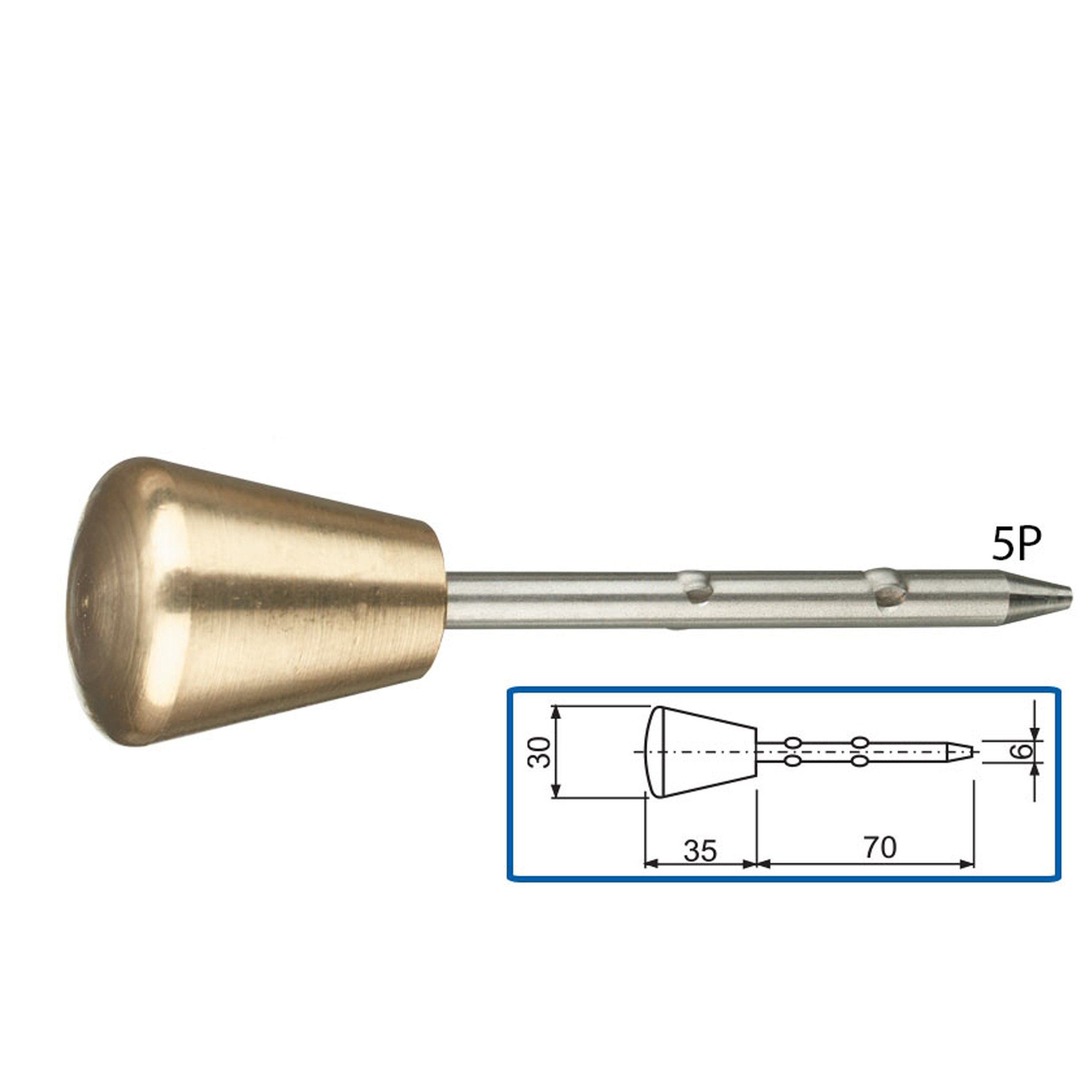

5P

Wykonane z mosiądzu

75

17

15

9

5Q-70

Wykonane ze stali

100

17

15

9



Model

Opis

L [mm]

D [mm]

K [mm]

Z[mm]

d [mm]

11HM

Wykonane z odpornego na korozję stopu mosiądzu. Przeznaczone w szczególności przy budowli kanałów.

90

100

18

3

16

11

90

75

17

4

16

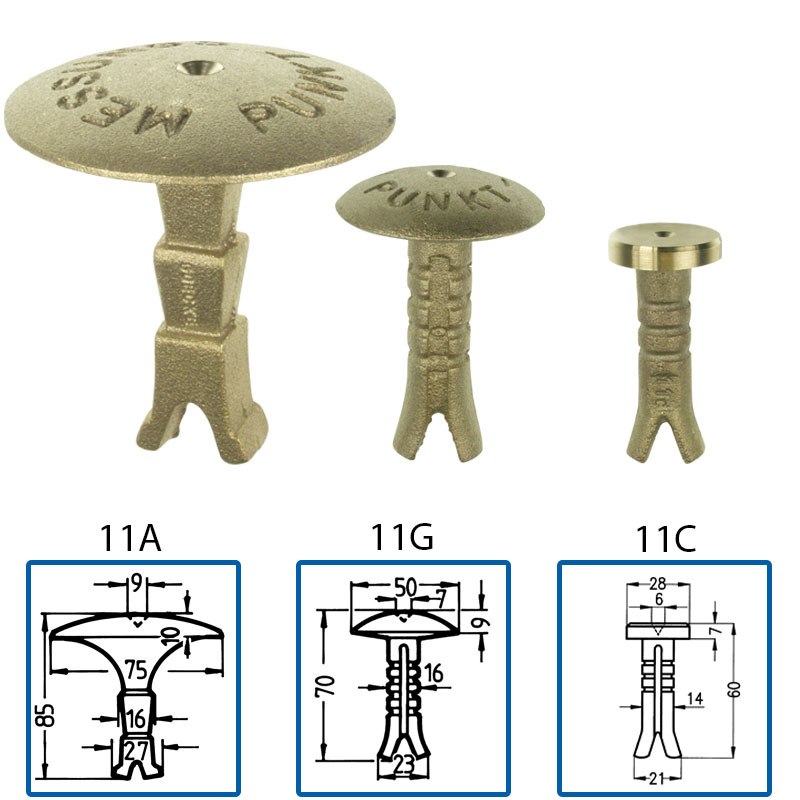

11A

85

75

10

9

16

11G

70

50

9

7

16

11C

60

28

7

6

14

Model

Opis

L [mm]

D [mm]

Z[mm]

d [mm]

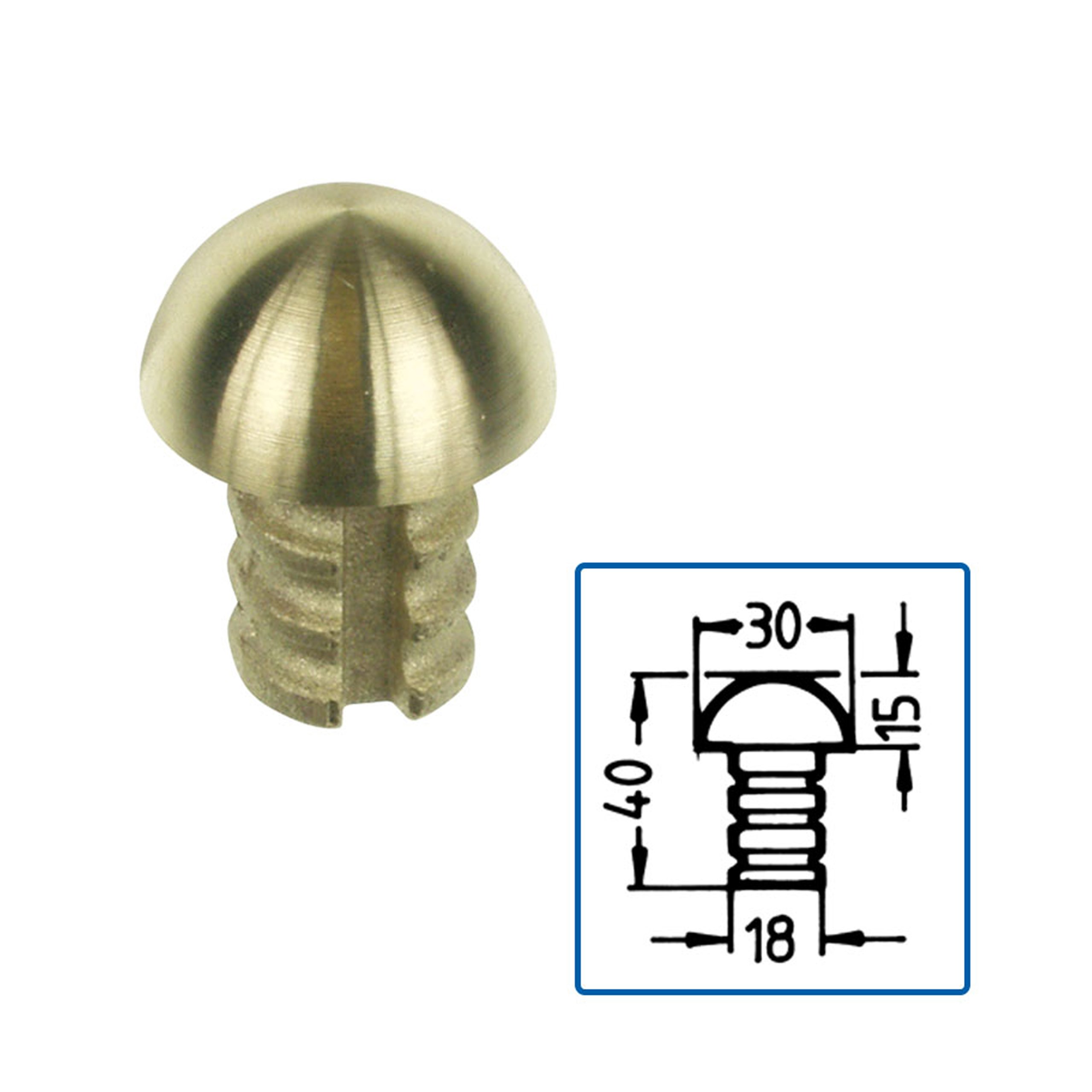

11E

Wykonane z odpornego na korozję stopu mosiądzu. Przeznaczone w szczególności przy budowli kanałów.

40

30

15

18

11E-Z

40

30

15

18



Model

Opis

L [mm]

D [mm]

K[mm]

d [mm]

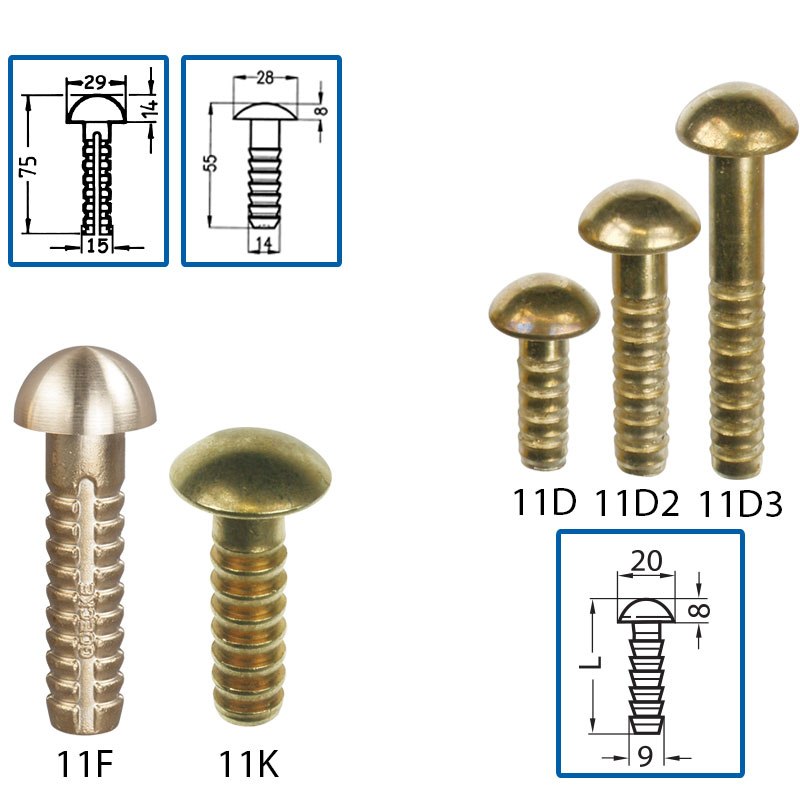

11F

Wykonane z odpornego na korozję stopu mosiądzu. Przeznaczone w szczególności przy budowli kanałów.



75

28

14

16

11F-Z

75

28

14

16

11K

55

28

8

14

11K-Z

55

28

8

14



Model

Opis

L [mm]

D [mm]

K[mm]

d [mm]

11D

Wykonane z odpornego na korozję stopu mosiądzu. Przeznaczone w szczególności przy budowli kanałów.



35

20

8

9

11D-Z

35

20

8

9

11D2

50

20

8

9

11D2-Z

50

20

8

9

11D3

70

20

8

9

11D3-Z

70

20

8

9
