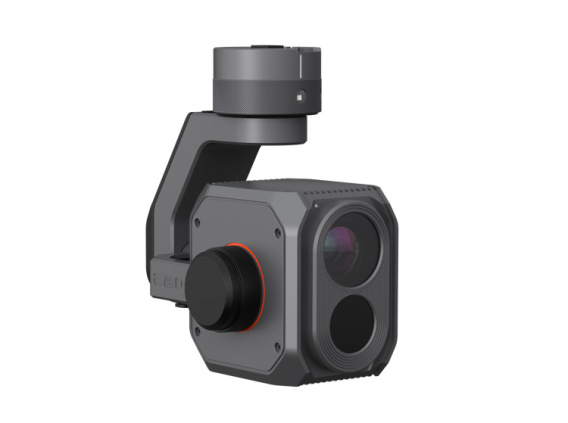

E20TVX RADIOMETRYCZNA KAMERA TERMOWIZYJNA

E20Tvx Radiometryczna Kamera termowizyjna (do dronów Yuneec H520E i H520E RTK)

Nasza nowa kamera E20Tvx NETD do drona H520E-OFDM pracuje w rozdzielczości 640 x 512 i może rejestrować dane temperaturowe dla celów analizy ilościowej. Kamera RGB, pracująca przy oświetleniu szczątkowym, ma 20-krotnie wyższą czułość niż ludzkie oko i rejestruje wysokiej jakości obraz, nawet przy bardzo słabym oświetleniu zastanym (bez dodatkowych źródeł światła). Jest mała, lekka i dzięki wysokiej czułości stanowi niezawodne narzędzie, które pozwala na dokładne rozpoznanie fotografowanych obiektów.

Technologia radiometryczna

Dzięki technologii radiometrycznej E20Tvx jest w stanie zmierzyć temperaturę obszaru, dokonując interpretacji intensywności sygnału podczerwieni docierającego do kamery. Dla każdego piksela obrazu kamera gromadzi dane, które mogą być następnie łatwo załadowane do standardowego oprogramowania w celu dalszej analizy i raportowania.

Najważniejsze cechy:

/ Wysoka czułość pozwalająca na pewne i precyzyjne rozpoznawanie obiektów.

/ Bardzo dokładny pomiar temperatury dla każdego piksela matrycy.

/ Wiele dostępnych palet kolorystycznych, dostosowanych do indywidualnych potrzeb i specyfiki zadania.

/ Regulowane tryby wzmocnienia (Gain Modes), umożliwiające zmianę zakresu mierzonej temperatury.

/ Możliwość późniejszej szczegółowej analizy danych zebranych podczas lotu.

/ Idealna do zadań związanych z inspekcją (budynki, panele słoneczne i linie energetyczne), a także do akcji poszukiwawczych i ratowniczych, gaszenia pożarów i egzekwowania prawa.

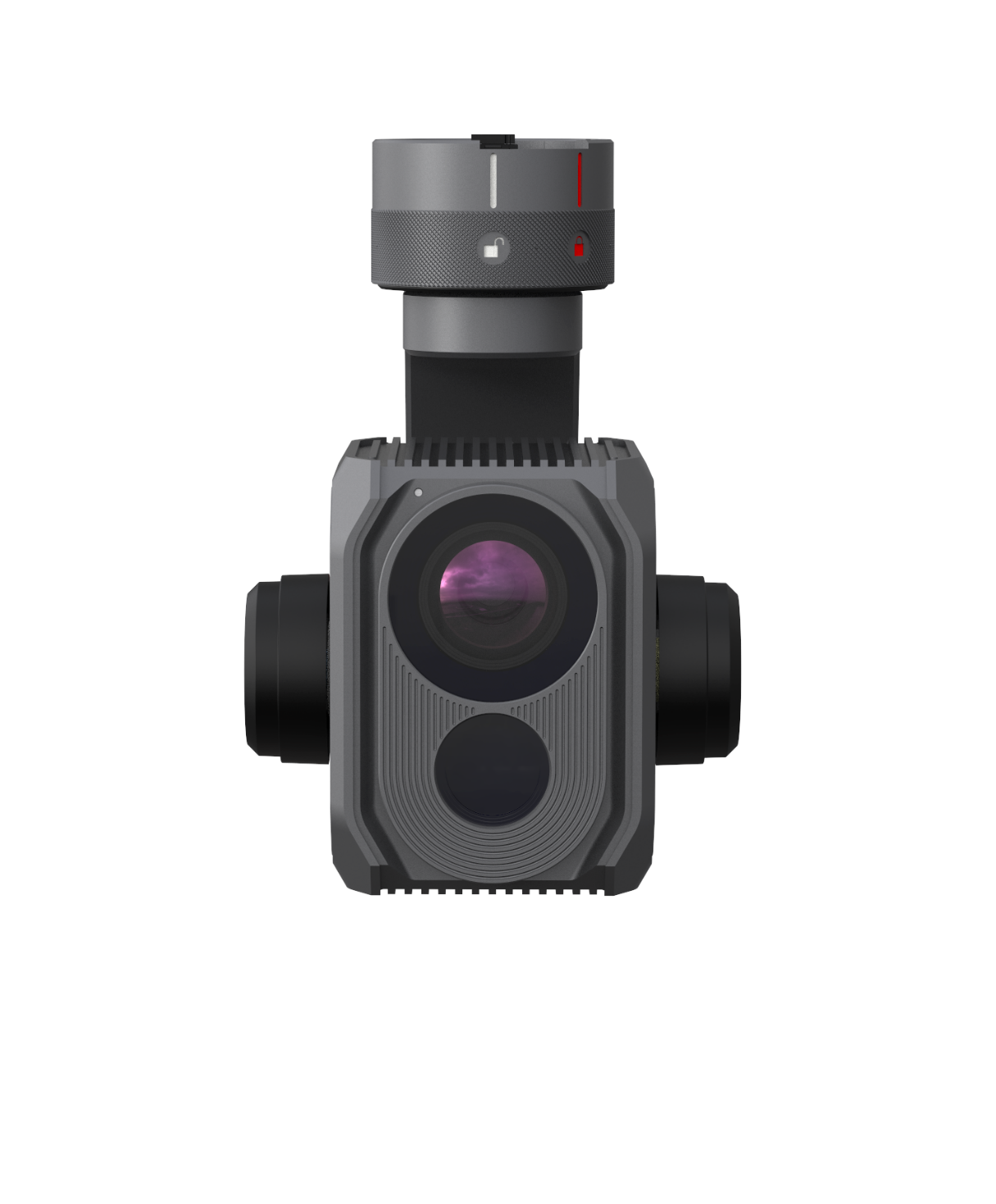

Podwójny obiektyw - rejestracja w podczerwieni i w szczątkowym oświetleniu zastanym

Kamera 1080p do pracy przy słabym oświetleniu, w połączeniu z kamerą termowizyjną rejestruje promieniowanie podczerwone i RGB, tworząc obraz nakładający się na siebie z dokładnością co do piksela. Duży czujnik RGB wykrywa w ciemności więcej szczegółów niż ludzkie oko, co czyni naszą kamerę idealnym rozwiązaniem do nadzoru.

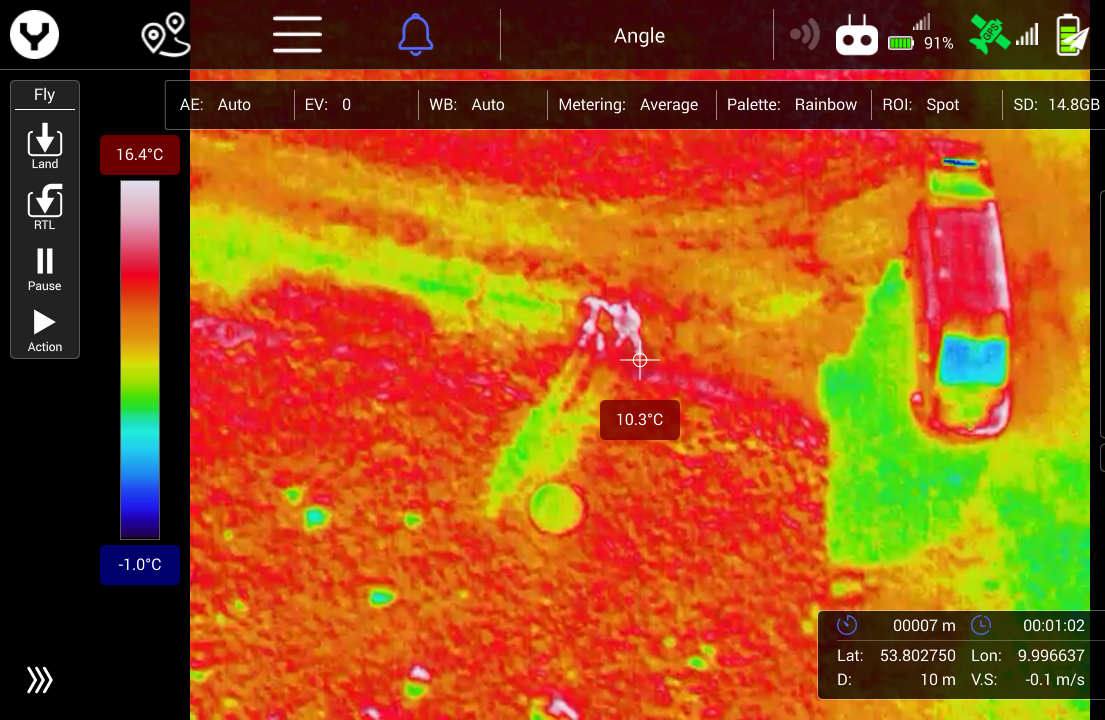

Jednoczesny podgląd w czasie rzeczywistym

Oba rejestrowane obrazy są jednocześnie przesyłane w czasie rzeczywistym do naziemnej stacji kontrolnej ST16E. Mogą zostać rozdzielone i prezentowane jako obraz w obrazie, lub nałożone na siebie. Obrazy IR i RGB są rejestrowane jednocześnie, co umożliwia ich odtwarzanie i edycję. Skala detekcji temperatury może być regulowana w celu skupienia się na odpowiednich obszarach.

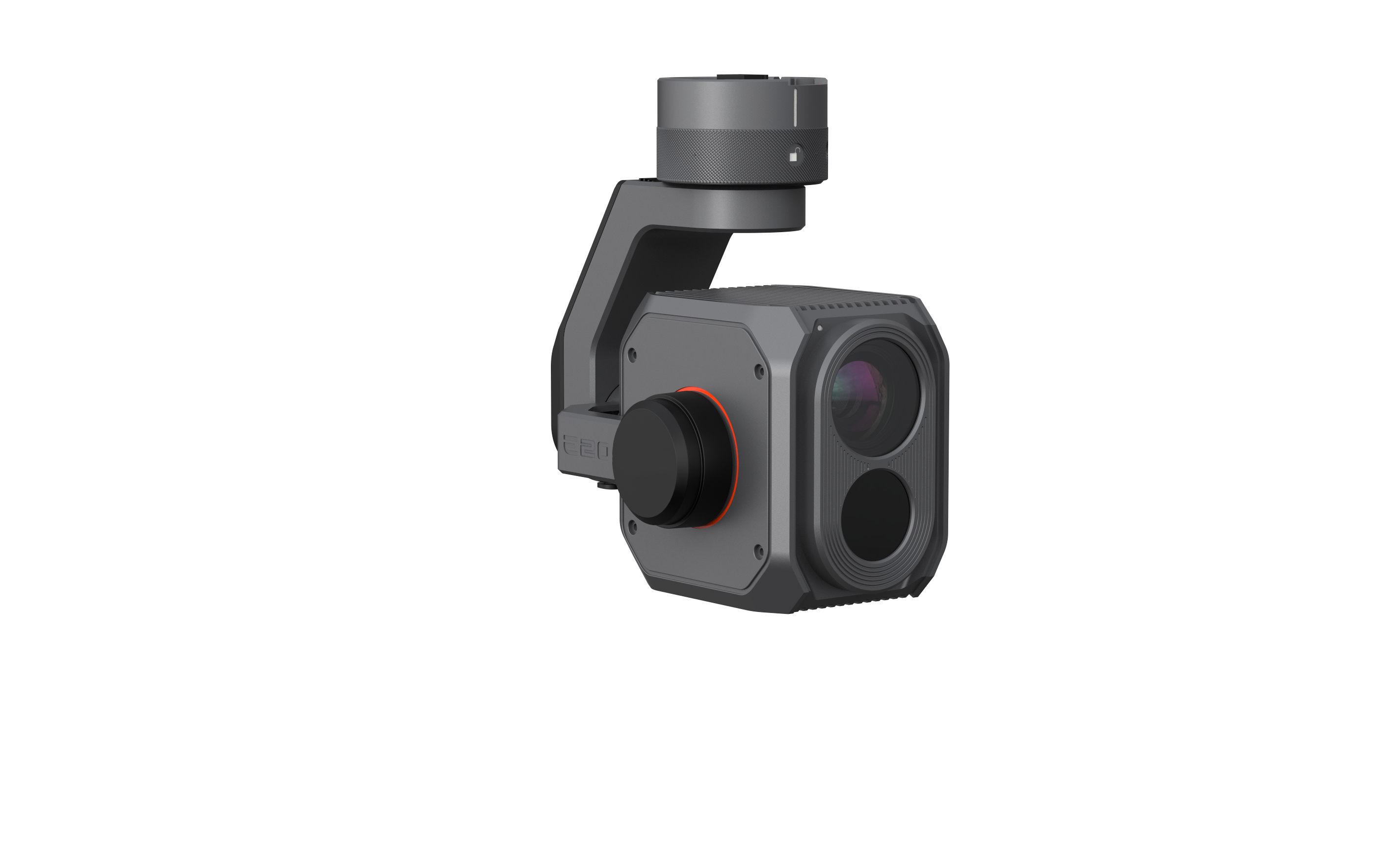

Wymiana “Hot-Swap”

Wszystkie systemy kamer komercyjnych Yuneec można wymieniać “na gorąco”, co minimalizuje czas przestojów i zwiększa produktywność.

Kombinacja Kamera-gimbal E20Tvx może być wymieniana bez konieczności wyłączania drona. Mechanizm szybkiego zwalniania i blokowania systemu mocowania gimbala i drona umożliwia szybką i sprawną wymianę kamer.

Misje poszukiwawcze i ratunkowe

E20Tvx nadaje się idealnie do wykorzystania w misjach poszukiwawczych i ratowniczych dzięki możliwości jednoczesnego użycia obu torów świetlnych - termowizyjnego i optycznego (dla słabych warunków oświetleniowych). Część optyczna może być używana podczas poszukiwań w świetle dziennym, a także przed świtem/po zmierzchu oraz wczesnym rankiem/późnym popołudniem. Część termowizyjna może być stosowana w dzień i w nocy i ułatwiać wykrywanie ludzi i zwierząt. Skala detekcji temperatury kamery E20Tvx może być regulowana, co ułatwia analizę istotnych obszarów poszukiwań.

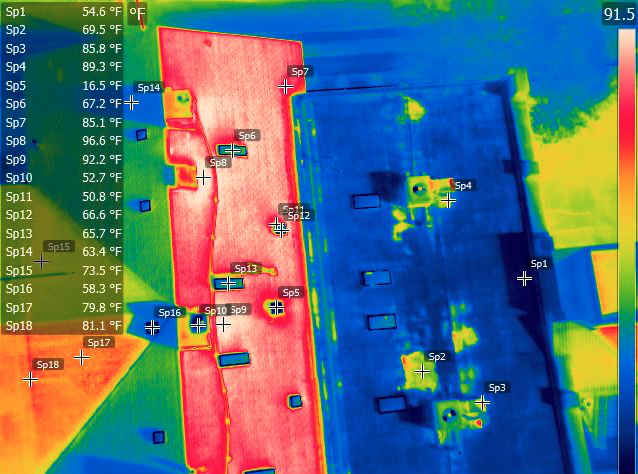

Inspekcje budynków, linii energetycznych i instalacji fotowoltaicznych

Właściciele nieruchomości i administratorzy obiektów użyteczności publicznej szczególnie docenią elastyczność systemu podwójnej kamery. Kamera termowizyjna w urządzeniu E20Tvx może być używana do identyfikacji strat związanych z ogrzewaniem lub chłodzeniem w budynku. Może być również używana do wykrywania i lokalizowania wadliwie działających paneli słonecznych na budynkach mieszkalnych i komercyjnych, a także na farmach słonecznych. Pozwala to zaoszczędzić czas i pieniądze, a także poprawić bezpieczeństwo kontrolowanych obiektów.

Specyfikacja techniczna

Waga 358g

Gimbal

Zakres drgań kątowych ±.0.03°
Zakres ruchu TILT: -110° - 30°; PAN: ± 165°
Maksymalna prędkość kątowa TILT:30°/s; PAN:120°/s
Temperatura użytkowania -10 do 40°C

Część termowizyjna

Pole widzenia - przekątna 41,4°
Pole widzenia - szerokość/wysokość 33° / 26,6° ±5%
Czułość <50mk
Rozstaw pikseli 12μm
Zakres długości światła IR 8-14μm
Częstotliwość (pełna klatka) 25Hz
Format fotograficzny JPEG
Format wideo MP4
Kompensacja temperatury automatyczna
Rozdzielczość 640x512px
Zakres pomiaru temperatury High Gain -20 do 150°C; Low Gain 100 do 500°C

Część optyczna

Rozmiar matrycy 1/2,8” 2.13M
Jasność F2,8
Ekwiwalent ogniskowej 23mm
Pole widzenia - przekątna 90°
Czułość (ISO) 100-3200
Migawka 1/30-1/8000s
Rozdzielczość wideo 1920*1080p 60fps
Format fotograficzny JPEG
Format wideo MP4
